À quoi servent les appareils de voie (les aiguilles) ?

Cette chorégraphie ferroviaire ne pourrait tout simplement pas exister sans un élément clé de l’infrastructure qui s’appellent les appareils de voie ou plus couramment les aiguilles.

1. Qu’est-ce qu’un appareil de voie ?

Un appareil de voie est un ensemble de pièces mécaniques qui permet à un train de changer de voie, de rejoindre une autre direction ou de se rabattre sur une voie parallèle. En effet, et contrairement à un automobiliste dans sa voiture, le conducteur du train n’a pas de maîtrise directe sur le changement de la direction (droite ou gauche) de son train. Donc, grâce à l’aiguillage, le convoi du train est orienté de manière mécanique.

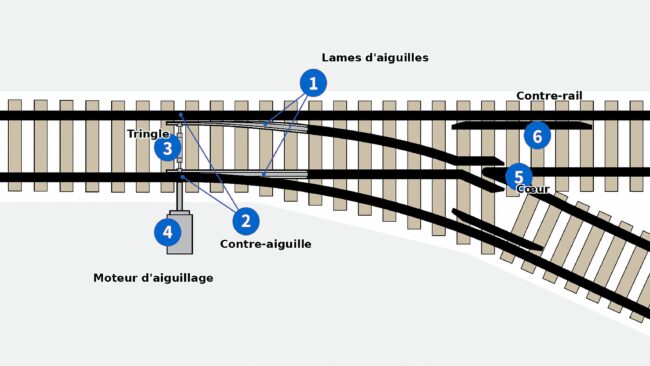

Concrètement, une aiguille est composée de plusieurs éléments principaux :

1. Les lames d’aiguilles : deux rails mobiles qui orientent les essieux du train vers la voie choisie
2. L’élément fixe de la voie (du rail), contre laquelle la lame mobile va venir se plaquer, s’appelle la contre-aiguille
3. Une tige, appelée «tringle » vient connecter les deux aiguilles (ou lames) et maintenir le bon écartement entre celles-ci
4. Un moteur d’aiguillage fait coulisser la tringle et les aiguilles (ou lames)
5. Le cœur (ou pointe de cœur) : zone où les rails se croisent
6. Le contre-rail est l’élément qui guide et assure la stabilité des essieux du train à son passage et donc au franchissement du croisement

L’objectif est simple : permettre aux trains de passer d’un itinéraire à un autre en toute sécurité, même en cadence très élevée, indispensable sur une ligne aussi chargée.

2. Pourquoi sont-ils indispensables sur le RER A ?

Le RER A est l’une des lignes les plus fréquentées d’Europe et comporte plusieurs bifurcations majeures :

      •     À l’ouest : séparation entre les branches Saint-Germain-en-Laye, Cergy-le-Haut et Poissy

      •     À l’est : divergence vers Boissy-Saint-Léger et Marne-la-Vallée – Chessy

À chaque jonction, mais aussi :

      •     aux entrées et sorties de terminus,

      •     dans les zones de garage,

      •     à proximité des ateliers de maintenance,

les appareils de voie permettent aux trains de :

      •     entrer et sortir des quais

      •     changer de direction selon leur mission

      •     être réorientés en cas de perturbation

      •     être remis en service rapidement après maintenance

Sans aiguilles, la ligne serait totalement figée : chaque voie mènerait à un seul point, sans possibilité d’insertion, de croisement ou de retournement.

3. Un dispositif central pour la gestion des perturbations

En situation normale, les appareils de voie assurent la souplesse d’exploitation. Mais c’est surtout lors d’un incident qu’ils révèlent toute leur utilité.

Si une portion de voie devient indisponible, les aiguilles permettent de dévier les trains afin de maintenir le service autant que possible.

Par exemple :

      •     En cas de train en panne, les aiguilles situées en amont et en aval permettent d’isoler la zone et de faire circuler les autres trains sur une voie alternative

      •     Lors de travaux, certains appareils sont neutralisés tandis que d’autres sont configurés pour maintenir une continuité d’exploitation

Cette capacité à réorganiser rapidement les circulations constitue l’un des atouts majeurs du réseau ferroviaire francilien.

4. Comment les aiguilles sont-elles actionnées ?

Sur le RER A, les appareils de voie sont commandés à distance depuis les postes de commandement (postes d’aiguillage, CCR ou centres opérationnels selon les secteurs).

Chaque aiguille est équipée d’un moteur d’aiguille, actionné via le système de signalisation par un agent circulation. Ce moteur assure trois fonctions essentielles :

      1.    Déplacer les lames vers la position souhaitée

      2.    Verrouiller mécaniquement la position

      3.    Envoyer une confirmation de bonne mise en place

Un train ne peut être autorisé à franchir un appareil de voie que si sa position est contrôlée et sécurisée.

5. Des équipements sensibles, régulièrement entretenus

Parce qu’elles sont mobiles et soumises à de fortes contraintes mécaniques, les aiguilles font l’objet d’un entretien particulièrement rigoureux.

Les équipes de maintenance interviennent régulièrement pour :

      •     vérifier l’usure des rails

      •     graisser les zones de frottement

      •     contrôler moteurs, câbles et boîtiers électriques

      •     tester les positions et systèmes de verrouillage

En hiver, des systèmes de chauffage d’aiguilles sont activés pour empêcher la formation de givre ou l’accumulation de neige, évitant ainsi tout blocage. Cet entretien constant est indispensable pour garantir la régularité et la sécurité des circulations.

6. Un élément discret… mais vital

Souvent invisibles pour les voyageurs — parfois simplement repérés par un panneau en bord de voie ou par le cliquetis caractéristique ressenti en voiture — ces dispositifs jouent pourtant un rôle déterminant dans :

      •     la fluidité des circulations

      •     la robustesse de l’exploitation

      •     et bien sûr, la sécurité du réseau

Mais sans eux, il n’y aurait :

      •     ni changement de direction,

      •     ni retournement de trains,

      •     ni gestion flexible des branches,

      •     ni adaptation rapide en cas d’incident.

Des questions sur ce sujet ? Posez-les dans l’espace commentaire.
